DESCRIPCIÓN

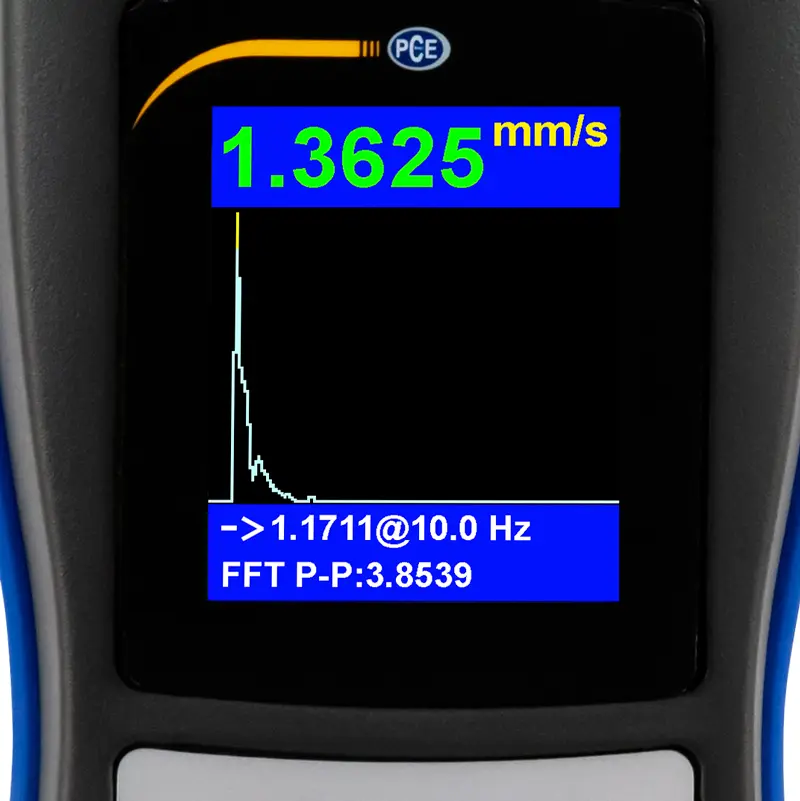

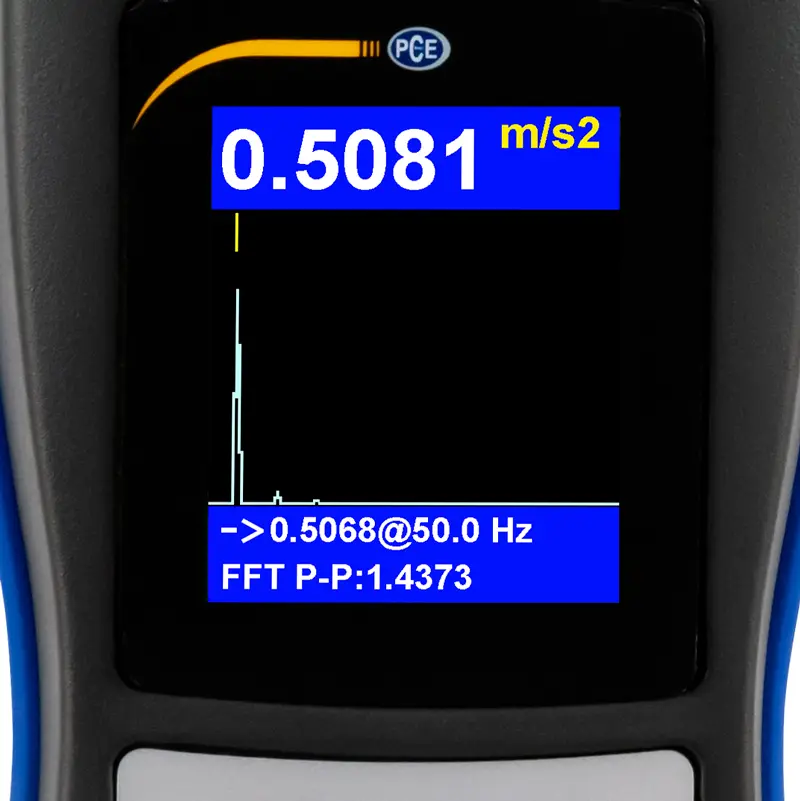

El medidor de vibración es un dispositivo compacto para la valoración directa del comportamiento vibratorio de una máquina. El dispositivo mide varios parámetros de vibración: aceleración, velocidad y desplazamiento. Gracias al análisis FFT en tiempo real integrado es posible analizar y determinar el estado de una máquina mientras realiza la medición.
El medidor de vibración permite analizar y visualizar las señales de sensores de vibración piezoeléctricos según el estándar IEPE, así como de sensores de vibración piezoeléctricos con salida en carga.
El medidor de vibración permite analizar y visualizar las señales de sensores de vibración piezoeléctricos según el estándar IEPE, así como de sensores de vibración piezoeléctricos con salida en carga.
– Análisis FFT en tiempo real
– Carcasa robusta
– Diferentes parámetros de vibración
– Valoración directa según DIN ISO 10816
– Integra un acumulador LiPo (polímero de litio)
– Carcasa robusta
– Diferentes parámetros de vibración
– Valoración directa según DIN ISO 10816
– Integra un acumulador LiPo (polímero de litio)
ESPECIFICACIONES
| Aceleración | 0 … 200 m/s², RMS und Peak-Peak |
| Velocidad | 0 … 200 mm/s, RMS |
| Desplazamiento | 0 … 2000 µm, Peak-Peak |
| Precisión de vibración | ±5 % |
| Magnitudes | Frecuencia |
| Aceleración | |
| Velocidad | |
| Desplazamiento | |
| Espectro FFT | |
| Unidades | Métrica, imperial |
| Hz, mm/s², mm/s, µm | |
| Interfaz | USB 2.0 |
| Memoria | Tarjeta micro SD de 4 GB |
| Tiempo operativo del acumulador | Hasta 8 horas en funcionamiento continuo |
| Tipo de acumulador | Polímero de litio |
| Pantalla | LCD a color de 128 x 160 píxeles |
| Condiciones ambientales | -10 … +55 °C |
| ≤80 % H.r. sin condensación | |
| Dimensiones | 132 x 70 x 33 mm |
| Peso | Aprox. 150 g |
| Equipo de mano: No debe estar expuesto a vibraciones fuertes, campos magnéticos, medios corrosivos o polvo | |
| Especificaciones técnicas del sensor de vibración | |
| Sensibilidad | 100 mV/g |
| Comportamiento de la frecuencia (±3 dB) | 0,5 … 15000 Hz |
| Comportamiento de la frecuencia (±10 %) | 2,0 … 10000 Hz |
| Rango dinámico | ±50 g, peak |
| Alimentación (IEPE) | 18 … 30 V DC |
| Circuito estabilizador de corriente | 2 … 10 mA |
| Ruido espectral a 10 Hz | 14 µg/√Hz |
| Ruido espectral a 100 Hz | 2,3 µg/√Hz |
| Ruido espectral a 1000 Hz | 2 µg/√Hz |
| Impedancia de salida | < 100 Ω |
| Voltaje de polarización | 10 … 14 V DC |
| Aislamiento de carcasa | > 100 MΩ |
| Condiciones ambientales | -50 … +121 °C |
| Protección de impactos máximo | 5000 g, peak |
| Frecuencia de resonancia | 23000 Hz |
| Material carcasa | Acero inoxidable 316L |
| Conexión | 2 Pin MIL-C-5015 |
| Tipo de protección | IP68 |
| Peso | 90 g |

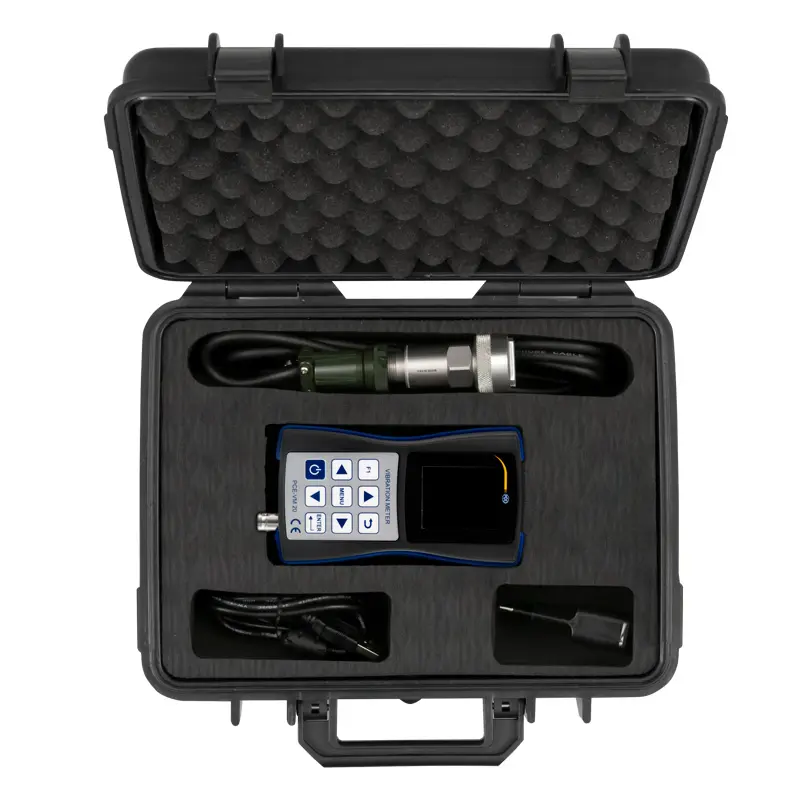

CONTENIDO DEL ENVÍO

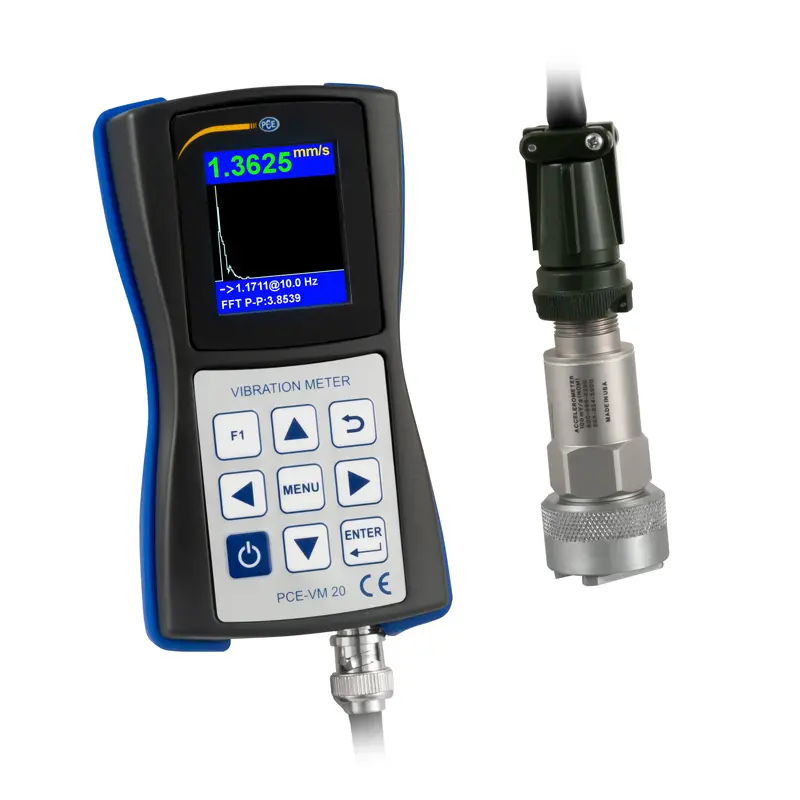

1 x Medidor de vibración PCE-VM 20

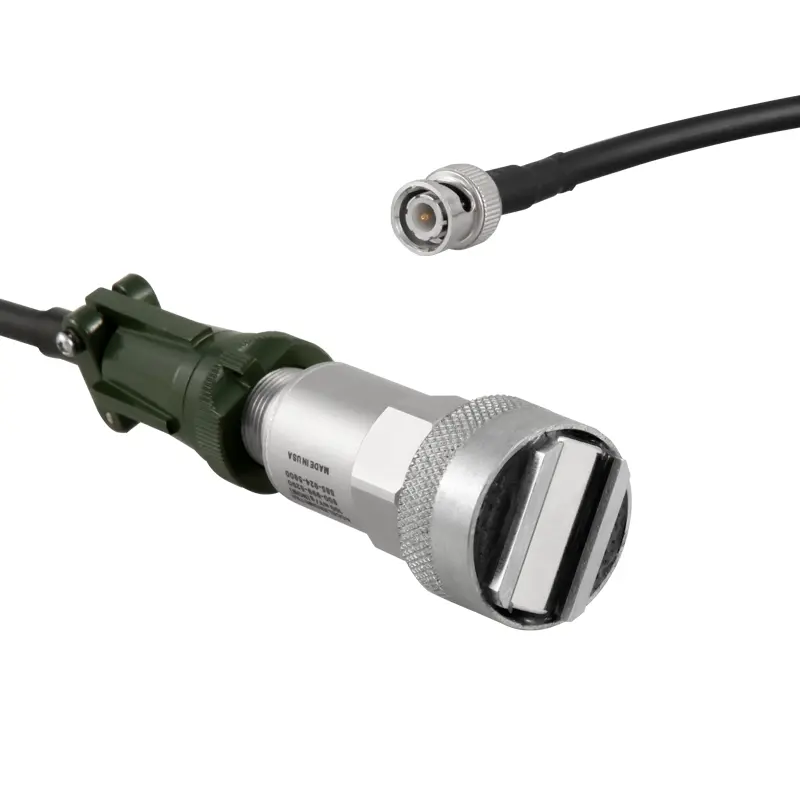

1 x Sensor de vibración magnético con cable de 1,8 m
1 x Cable USB
1 x Cargador 100 … 240 V AC
1 x Manual de instrucciones
1 x Sensor de vibración magnético con cable de 1,8 m
1 x Cable USB
1 x Cargador 100 … 240 V AC
1 x Manual de instrucciones
