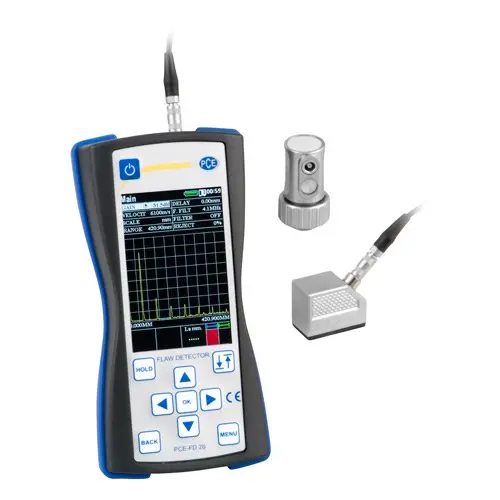

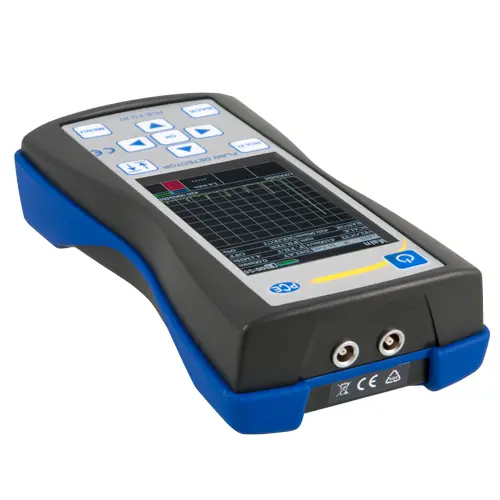

Defectoscopio PCE-FD 20
DESCRIPCIÓN
El defectoscopio sirve para la comprobación de materiales. Uno de los campos de uso del defectoscopio es comprobar si los materiales de trabajo tienen grietas, fisuras, rechupes, etc. El defectoscopio es también apto para comprobar juntas de soldaduras. La medición por ultrasonido permite realizar mediciones no destructivas. Además de detectar fallas, también puede medir la profundidad a la que se encuentra. El límite entre dos materiales diferentes, con una densidad e impedancia característica diferentes hace que el ultrasonido rebote.
Las diferentes sondas envían las ondas ultrasónicas a través del material. Una de las sondas posee la característica de enviar la onda en un ángulo de 90 º, mientras que la otra lo hace en un ángulo de 45 º. Una vez enviado la onda ultrasónica podrá determinar el espesor del material, comprobar juntas de soldaduras y localizar fallas. El peso ínfimo de 250 g permite llevar el aparato a cualquier sitio. Puede ajustar la frecuencia entre 1 y 10 MHz. También puede ajustar la velocidad del ultrasonido entre 1000 y 9999 m/s.
– Peso ínfimo
– Alimentación por pilas o red eléctrica
– Longitud cable de la sonda: 1,5 m
– Gran pantalla retroiluminada

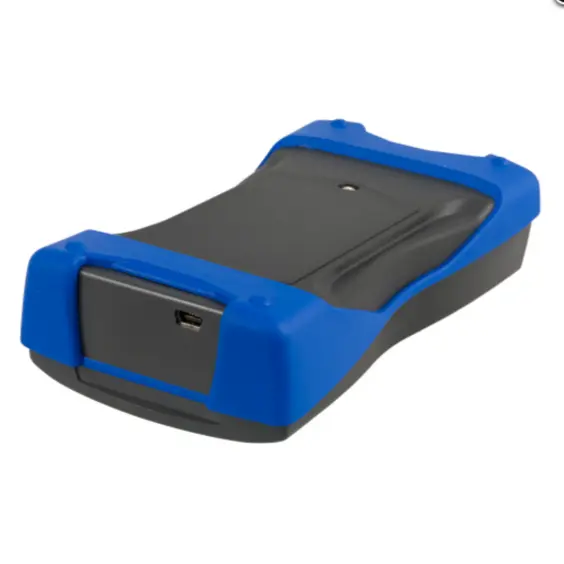

– Interfaz USB
ESPECIFICACIONES
| Rango de frecuencia | 1 … 10 MHz |
| Duración del escaneo | 6 … 1000 µm |
| Velocidad del ultrasonido | 1000 … 9999 m/s |
| Error de medición del intervalo de tiempo | < ±0,025 µm |
| Error de medición máximo de la señal de amplitud en la entrada del receptor en un rango 0 a 110 dB |
< ±0,5 dB |
| Rango de amplificación | 125 dB |
| Promedio de las comprobaciones de material | 1 … 16 |
| Número de puntos de control (amplificación temporal variable) | 15 |
| Tiempo de la excitación del pulso hasta la carga | 0,0 … 0,5 µs |
| Amplitud de la excitación del pulso hasta la carga de 50 Ohmios | 100, 200, 300 |
| Frecuencia operativa del receptor a -3 dB | 1 … 10 MHz |
| Desviación de la amplitud en la señal de entrada en el rango de 10 a 100 % del tamaño de pantalla |
<1 dB |
| Escaneo | 1 … 1000 µs |
| Retardo del escaneo | 0 … 2000 µs |
| Rango de medición del intervalo de tiempo | 0 … 1000 µs |
| Retardo de la sonda | 0 … 15 µs |
| Aviso automático en caso de fallos | dual-gate |
| Ajuste del rango de medición de la amplificación del tiempo variable |
0 … 2000 µs |
| Ajuste de los valores límite de la amplificación del tiempo variable |
0 … 100 % |
| Detección de la señal (receptor) | Semionda positiva, modo radio |
| Dimensiones (ancho x alto x profundo) | 80 x 162 x 35 mm |
| Dimensiones pantalla | 48 x 74 mm |
| Alimentación | 100 … 250 V AC 3 x pilas AA 1,5 V |
| Peso | 250 g (sin pilas) |
CONTENIDO DEL ENVÍO
1 x Defectoscopio PCE-FD 20
1 x Cable para la sonda de 1,5 m
1 x Sonda ultrasónica de 90°
1 x Sonda ultrasónica de 45°
3 x Pilas 1,5 V tipo AA
1 x Cable para cargar
1 x Cable USB
1 x Instrucciones de uso
