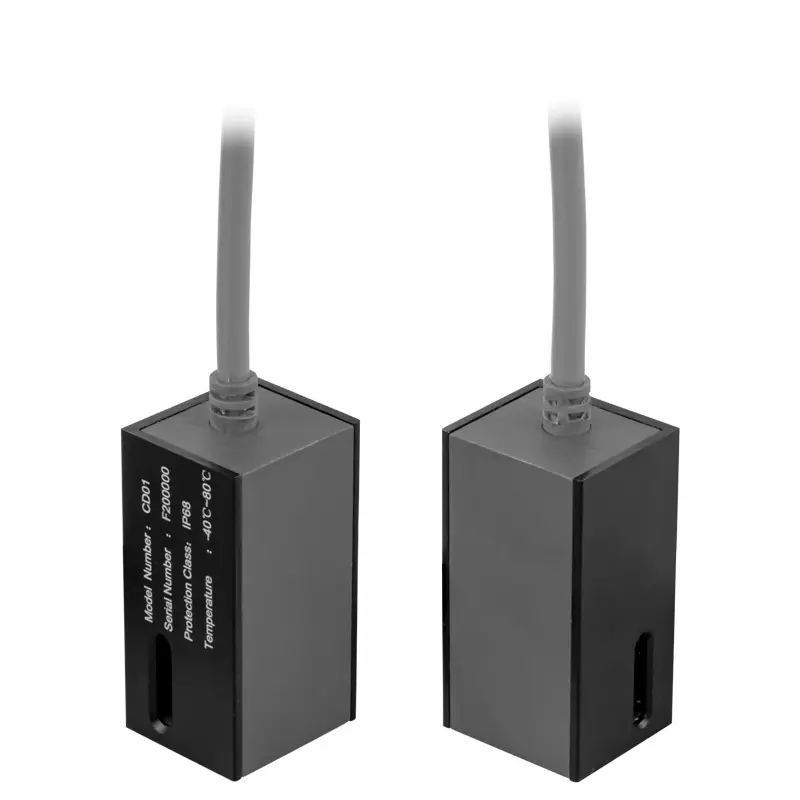

Un caudalímetro ultrasónico de instalación fija es un dispositivo que controla de forma continua el caudal de líquidos en una tubería. Una de las ventajas del principio de medición es que los sensores del caudalímetro ultrasónico de instalación fija puede montarse simplemente en el exterior de la tubería. Para su instalación, los tubos no tienen que ser cortados o perforados. Esto permite instalar el sistema de medición sin vaciar las tuberías. Gracias al principio de medición sin contacto del caudalímetro ultrasónico de instalación fija también puede utilizarlos en áreas con altos requisitos de higiene, como puede ser por ejemplo la industria alimenticia.
Dependiendo de las condiciones del lugar, nuestro caudalímetro de instalación fija puede medir mediante el método de reflexión o el método directo. Para la medición por reflexión, también conocida como método V, ambos sensores se montan uno al lado del otro en el mismo lateral de la tubería, en paralelo a la dirección del flujo. Uno de los sensores emite ondas ultrasónicas y el otro sensor recibe las ondas reflejadas desde el lado opuesto de la tubería. En cambio, en la medición directa, también llamada método Z, los sensores se montan en lados opuestos de la tubería.

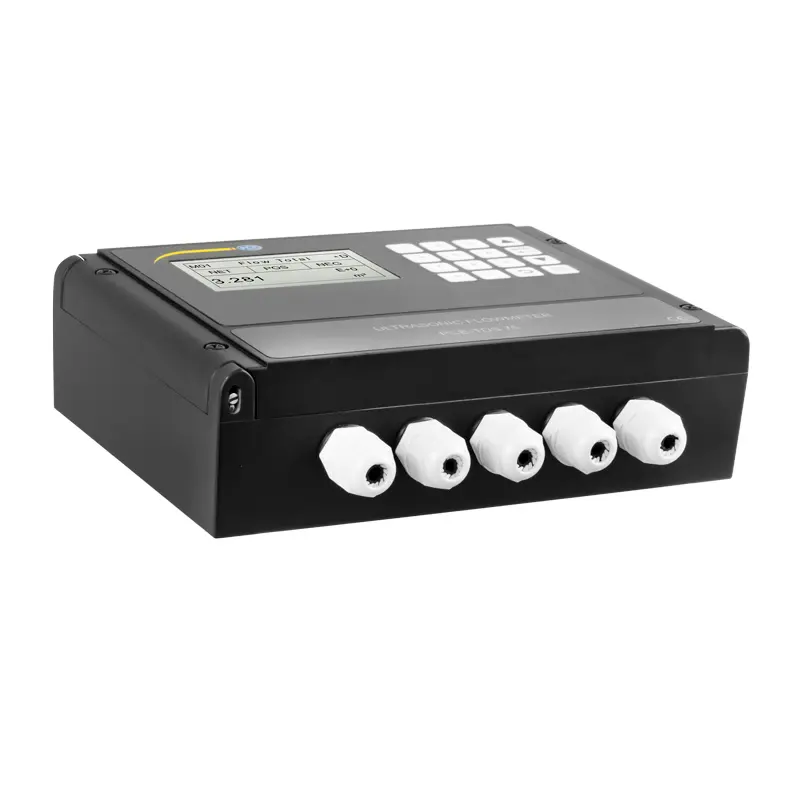

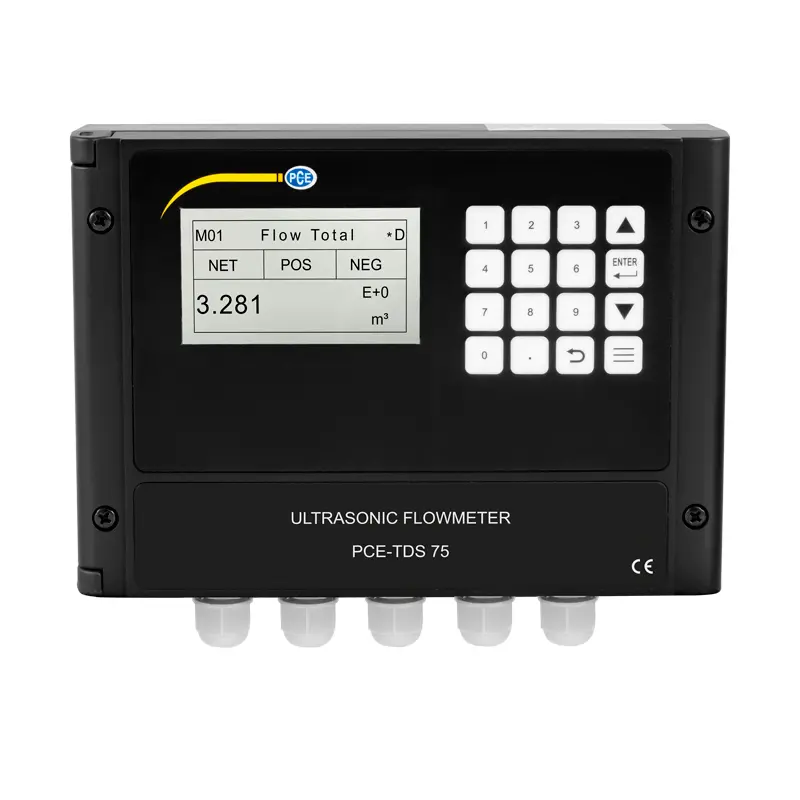

El menú de nuestro caudalímetro ultrasónico de instalación fija ofrece muchas opciones de ajuste y consulta. Todos los ajustes necesarios pueden realizarse directamente en el lugar de la instalación usando el teclado del dispositivo para introducir los parámetros. El teclado de membrana también dispone de un teclado numérico para la introducción rápida de valores numéricos. Una vez haya conectado la unidad deberá introducir los parámetro de medición, como el diámetro, el grosor y el material de la tubería, usando para ello el menú M10 “Pipe settings” (ajuste de la tubería). En el menú M14 “INSTL Spacing” (distancia INSTL)” podrá leer la distancia de montaje calculada para los sensores. Una vez instalados los sensores podrá leer en otro menú si la potencia y calidad de la señal es suficiente para poder realizar mediciones fiables. Si no es así, se puede ajustar la disposición de los sensores o, si es necesario, seleccionar otro punto de medición.

El caudalímetro ultrasónico de instalación fija PCE-TDS 75 dispone de diferentes tipos de salida para transferir los valores de medición a otros dispositivos. Otros dispositivos pueden ser controlados a través de la salida de relé y la salida analógica 4-20 mA. La salida de pulsos (OCT) puede utilizarse para emitir pulsos de cantidades definidas, por ejemplo, a contadores remotos para el control del consumo o del rendimiento. Los valores medidos también pueden transmitirse directamente a través de la salida RS-232 o RS-485. A través de estas interfaces es posible integrar nuestro caudalímetro ultrasónico de instalación fija directamente en los controles del proceso.
El caudalímetro ultrasónico de instalación fija PCE-TDS 75 puede controlar valores límite definidos para el caudal mínimo y máximo. Si el caudal cae por debajo del mínimo o supera el máximo puede activar una alarma a través de la salida de relé o de impulso. El caudal continuo se registra en el propio dispositivo. A través del menú M60 “Date Totalizer” (Totalizador por fechas) permite recuperar los caudales medidos por año para los últimos 6 años, mensualmente para los últimos 12 meses y como total diario para los últimos 31 días.

A continuación encontrará un breve resumen de las características del caudalímetro ultrasónico de instalación fija PCE-TDS 75:
