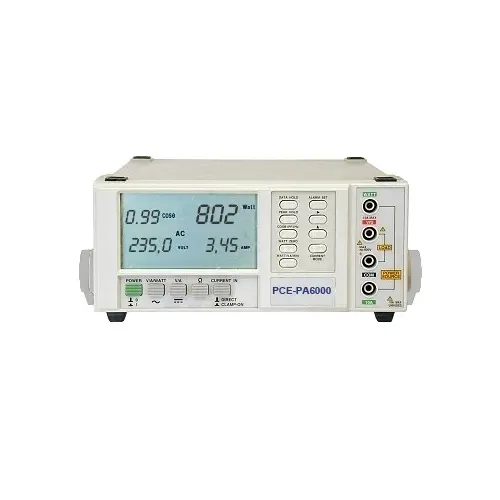

Analizador de redes eléctricas PCE-PA6000
DESCRIPCIÓN

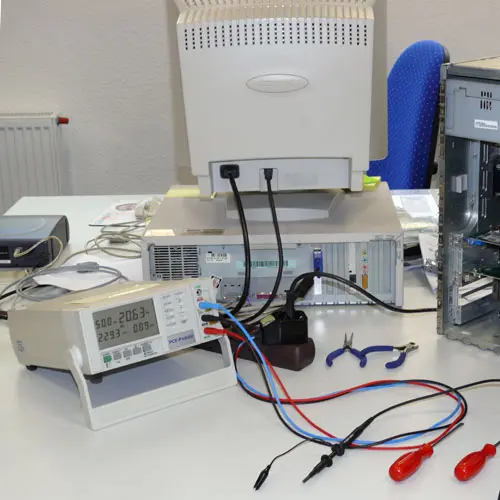

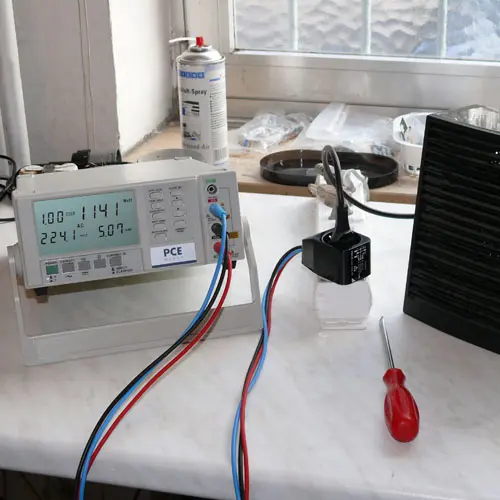

El analizador de redes eléctricas es un instrumento de mesa que mide la potencia efectiva, la potencia aparente, el factor de potencia, el consumo energético, la corriente y la tensión alterna, la corriente y la tensión continua, la resistencia y la frecuencia. Su gran pantalla LCD de fácil lectura y 93 x 52 mm proporciona diversos resultados a la vez, p.e. vatios, cos φ, ACV, ACA. La medición de la corriente y de la potencia se pueden realizar de forma directa con los cables de comprobación del envío o de forma indirecta con las pinzas de medición de corriente. El analizador de redes electricas ofrece además la posibilidad de conectar conversores de corriente industriales con una relación de transmisión de 100/5 A o de 1000/5 A. Con el adaptador de corriente opcional PCE PA ADP se pueden conectar aparatos con enchufes de toma de tierra (hasta 16 ACA) de forma sencilla y segura para medir y analizar con la ayuda del analizador de redes eléctricas. El aparato cuenta con una interfaz de datos RS-232, con el software podrá realizar la transmisión de datos al PC para poder elaborarlos y guardarlos más cómodamente. Por ello es el aparato ideal para utilizarlo en el taller o para medir la potencia, así como para detectar fallos en los aparatos in situ.
– Función de multímetro
– Medición de corriente directa conectando un cabezal palpador o una pinza de corriente
– Medición de potencia efectiva y aparente
– Medición del factor de potencia
– Medición de consumo energético (kWh)
– Mantenimiento de valores / valor pico
– Función Hold / Función de alarma High / Low
– Interfaz RS-232
– Alimentación por red o con baterías
– Seguridad: IEC-1010-1; CAT II 600 V
– Medición de corriente directa conectando un cabezal palpador o una pinza de corriente
– Medición de potencia efectiva y aparente
– Medición del factor de potencia
– Medición de consumo energético (kWh)
– Mantenimiento de valores / valor pico
– Función Hold / Función de alarma High / Low
– Interfaz RS-232
– Alimentación por red o con baterías
– Seguridad: IEC-1010-1; CAT II 600 V
ESPECIFICACIONES
Medición de potencia real (AC, potencia de valor real), medición directa | |
Rango de medición | 1 W … 6 kW |
Resolución | < 1000 W : 0,1 W > 1000 W : 1 W |
Precisión | ±1,5 % + 1 dgt |
Medición de potencia real (AC, potencia de valor real), con adaptador ext. o conversor de corriente | |
Rango de medición | 1 W… 999,99 kW |
Resolución | … 999,9 W : 0,1 W … 9.999 W : 1 W … 99,99 KW : 0,01 kW … 999,99 KW : 0,1 kW |
Precisión | ±1,5 % + 1 dgt |
Medición de potencia aparente (AC) | |
Rango de medición | 0,01 VA… 9,999 kVA |
Resolución | … 99,9 VA : 0,01 VA … 999,9 VA : 0,1 VA … 9.999 VA : 1 VA |
Precisión | ±2 % + 2 dgt. |
Factor de potencia (cos φ) | |
Rango de medición | 0,00… 1,00 |
Resolución | 0,01 |
Precisión | ±1,5 % + 2 dgt. |
Contador de KWh | |
Rango de medición | 0,001 Wh… 9999 kWh |
Resolución | 0,001 … 9,999 Wh : 0,001 Wh 10,00 … 99,99 Wh : 0,01 Wh 100,0 … 999,9 Wh : 0,1 Wh 1000 … 9999 Wh : 1 Wh 10 K … 99,99 K Wh : 10 Wh 100 K … 999,9 K Wh : 100 Wh 1000 K … 9999 K Wh : 1 K Wh |
Precisión | ±1,5 % + 2 dgt. |
ACV / DCV | |
Rango de medición | 0,1 V… 600 V |
Resolución | 0,1 … 299,9 V : 0,1 V 300 … 600 V : 1 V |
Precisión | DCV : ±1 % + 1 dgt ACV (<10 V) : ±1 % + 7 dgt. ACV (11 … 100 V) : ±1 % + 5 dgt. ACV (otros rangos) : ±1 % + 1 dgt |
ACA eff/rms / DCA eff/rms, medición directa | |
Rango de medición – ACA eff/rms – DCA eff/rms |
0,05 … 10 A 0,01 … 10 A |
Resolución – ACA eff/rms- DCA eff/rms |
0,05 … 1,999 A : 1 mA 2,00 … 10,00 A : 10 mA 0,01 … 10,00 A : 10 mA |
Precisión – ACA eff/rms – DCA eff/rms |
±1 % + 3 dgt. ±1 % + 1 dgt. |
ACA eff/rms / DCA eff/rms, con adaptador | |
Rango de medición – ACA eff/rms – DCA eff/rms |
1 … 1000 A 1 … 1000 A |
Resolución – ACA eff/rms- DCA eff/rms |
< 20 A : 0,01 A 20 … 199,9 A : 0,1 A 200 … 1000 A : 1 A 1000 A : 1 A |
Precisión – ACA eff/rms – DCA eff/rms |
±1 % + 3 dgt. ±1 % + 1 dgt. |
ACA con pinza | hasta 2000 A (según la pinza) |
Frecuencia | |
Rango de medición | 10,0… 999 Hz |
Resolución | 10 … 99,9 Hz : 0,1 Hz 100 … 999 Hz : 1 Hz |
Precisión | ±1 % + 1 dgt. |
Ohmios | |
Rango de medición | 1 Ω… 19,99 kΩ |
Resolución | 0 … 9,999 Ω : 1 Ω 10 … 19,99 kΩ : 10 Ω |
Precisión | ±1 % + 1 dgt. |
Especificaciones técnicas generales | |
Pantalla | LCD multifuncional de 93 x 52 mm |
Condiciones ambientales | Máx. 80 % H.r. / 0 … +50 °C |
Alimentación | 6 x pilas AA de 1,5 V o con adaptador a la red |
Dimensiones | 280 x 210 x 90 mm |
Peso | 1600g |
CONTENIDO DEL ENVÍO
1 x Analizador de redes eléctricas PCE-PA6000
1 x Equipo de cables de prueba
1 x Cable RS-232
1 x Software de análisis
6 x Baterías
1 x Instrucciones de uso
